BMC_RD450X_MLK_Baidu_V3.24.1145_SVT

/*******************************************************************************
* Release Information
* Project: Lenovo-RD450X-MLK-Baidu
* Version: 3.24.1145
* Date: 2016-12-19
********************************************************************************/

Features:

картинка работает
прошивка BIOS работает
управление питанием работает

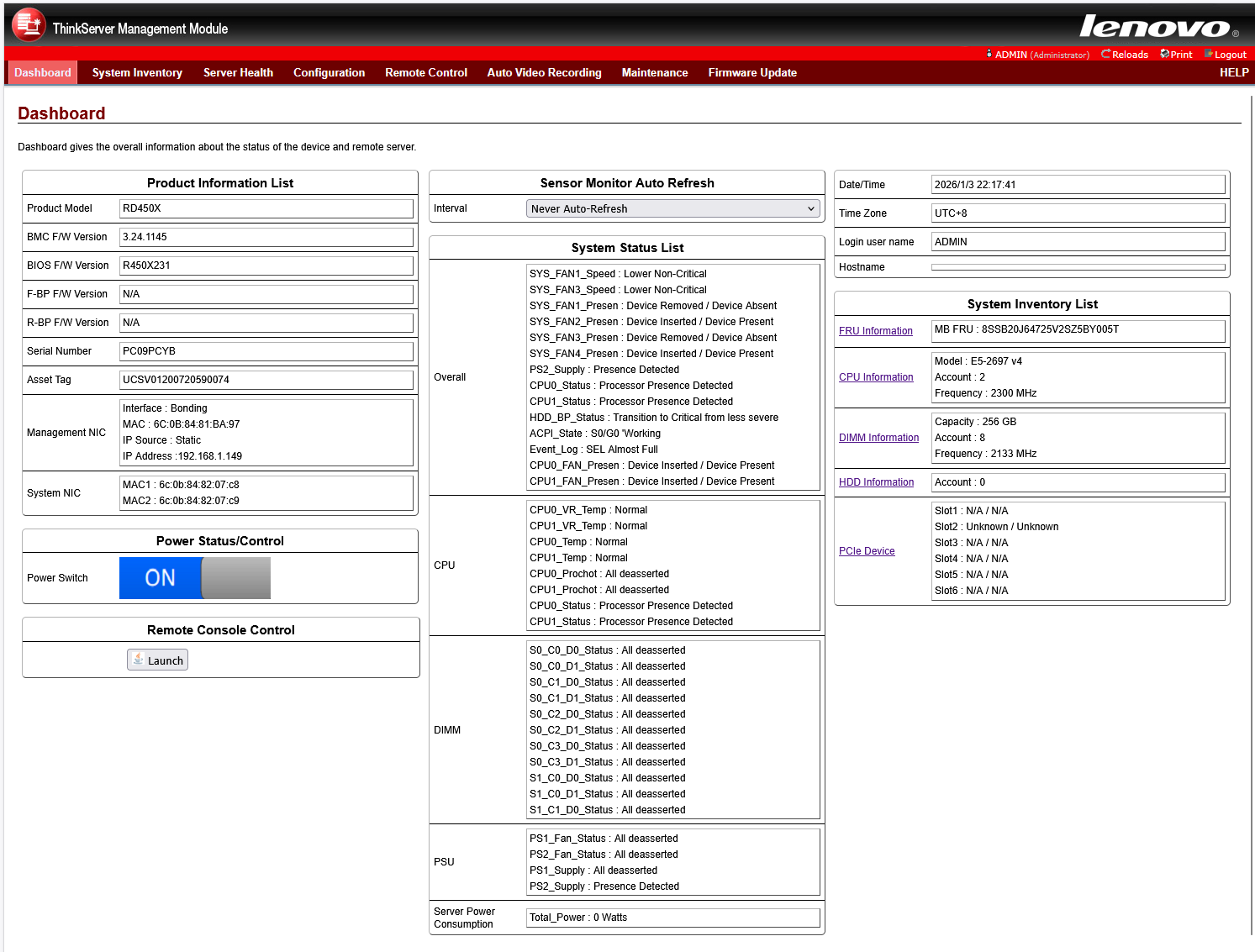

Screenshot

bmc web ui screenshot

Проблемы и их решение

Белый экран в хроме

Открой фаерфоксом

Какой логин/пасс?

По умолчанию ADMIN:ADMIN (именно капсом)

Не могу получить картинку через джаву

Полный мануал что и как можно посмотреть тут

Если вставляю в dedicated порт кабель, то bmc не стартует

Скорее всего физически умер порт даже если радостно мигает светодиодами. Используйте только shared порт или из системы через ipmi_si.

dmesg

С одним шеред шнурком ака eth0
# ip l
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
3: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:00:00:00:00:11 brd ff:ff:ff:ff:ff:ff
4: eth1: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN qlen 1000
    link/ether 6c:0b:84:d7:09:ce brd ff:ff:ff:ff:ff:ff
5: sit0: <NOARP> mtu 1480 qdisc noop state DOWN
    link/sit 0.0.0.0 brd 0.0.0.0
6: ip6tnl0: <NOARP> mtu 1460 qdisc noop state DOWN
    link/tunnel6 :: brd ::
7: eth0.401@eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1496 qdisc noqueue state UP
    link/ether 00:00:00:00:00:11 brd ff:ff:ff:ff:ff:ff

Воткнул и дедикейтед ака eth1
# ip l
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
3: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:00:00:00:00:11 brd ff:ff:ff:ff:ff:ff
4: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 6c:0b:84:d7:09:ce brd ff:ff:ff:ff:ff:ff
5: sit0: <NOARP> mtu 1480 qdisc noop state DOWN
    link/sit 0.0.0.0 brd 0.0.0.0
6: ip6tnl0: <NOARP> mtu 1460 qdisc noop state DOWN
    link/tunnel6 :: brd ::
7: eth0.401@eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1496 qdisc noqueue state UP
    link/ether 00:00:00:00:00:11 brd ff:ff:ff:ff:ff:ff

Отвал по вачдогу и смерть до сброса питания
# dmesg
...
<4>------------[ cut here ]------------
<4>WARNING: at net/sched/sch_generic.c:226 dev_watchdog+0x13c/0x224()
<6>NETDEV WATCHDOG: eth1 (): transmit timed out
<4>Modules linked in: watchdog_hw pwmtach_hw peci_hw kcs_hw i2c_hw gpio_hw cipher_hw bt_hw adc_hw ncsi watchdog uartroute sdhc_hw hid usb0_hw cipher adc hdisk floppy cdrom usb1_hw iUSB videocap bt pwmtach gpio kcs peci usbe cpld_hw jtag_hw reset_hw jtag reset helper platform netmon
<4>[<c02d9138>] (dump_stack+0x0/0x14) from [<c0037c2c>] (warn_slowpath+0x5c/0x78)
<4>[<c0037bd0>] (warn_slowpath+0x0/0x78) from [<c022f2c8>] (dev_watchdog+0x13c/0x224)
<4> r3:ccc43000 r2:c038c38f
<4> r5:c03ec730 r4:ccc43000
<4>[<c022f18c>] (dev_watchdog+0x0/0x224) from [<c0040af8>] (run_timer_softirq+0x14c/0x1d4)
<4> r6:cc33c000 r5:00000100 r4:c03d9500
<4>[<c00409ac>] (run_timer_softirq+0x0/0x1d4) from [<c003c804>] (__do_softirq+0x74/0x120)
<4> r7:00000100 r6:cc33c000 r5:c03d93e0 r4:00000041
<4>[<c003c790>] (__do_softirq+0x0/0x120) from [<c003cbfc>] (irq_exit+0x48/0x50)
<4> r8:0000000a r7:42085fcd r6:00010000 r5:00000010 r4:00000000
<4>[<c003cbb4>] (irq_exit+0x0/0x50) from [<c0028064>] (__exception_text_start+0x64/0x80)
<4>[<c0028000>] (__exception_text_start+0x0/0x80) from [<c0028c64>] (__irq_usr+0x44/0x120)
<4>Exception stack(0xcc33dfb0 to 0xcc33dff8)
<4>dfa0:                                     00000001 00000000 0000000a 00000000
<4>dfc0: 00000001 00000000 40fc1094 42085fcd 0000000a 00000000 40fc112c 42085e70
<4>dfe0: 00000000 42085e08 40f5ce58 40f5d198 80000010 ffffffff
<4> r5:fe6c0000 r4:ffffffff
<4>---[ end trace 99f0d631d2e5e8bd ]---
<4>eth1: transmit timed out

BMC умер совсем и никак не получается достучаться до него

Прошить bmc можно либо прищепкой, либо сервисной утилитой ASPEED iRMP SOC Flash.

Бэкапьте перед прошивкой

Dumps

Download BMC_RD450X_MLK_Baidu_V3.24.1145_SVT.tar.gz

Получение рутового шелла

Способ был проверен на этой версии, но уверен что и с другими поедет!

Скачиваем config_sh.bak, заливаем его через Maintenance => Backup/Restore Configuration, идём по ssh на bmc и вуаля.

$ ssh -oHostKeyAlgorithms=+ssh-dss sysadmin@192.168.1.212
sysadmin@192.168.1.149's password: superuser
Executing [-/bin/sh]


BusyBox v1.13.2 (2016-12-19 15:55:17 CST) built-in shell (ash)
Enter 'help' for a list of built-in commands.

# uname -a
Linux  2.6.28.10-ami #1 Mon Dec 19 15:59:10 CST 2016 armv5tejl unknown

Подробнее о том как это работает: bak2shell.

Manual fan control

Для вертушек смотрите блок 3.3 Set Fan Configuration Command in Lenovo BMC Command List V0.1.1

Общий концепт такой:

ManualFanControl.cs
public enum LenovoIpmiFanType
{
    ALL = 0,
    SYS_FAN1 = 1,
    SYS_FAN2 = 2,
    SYS_FAN3 = 3,
    SYS_FAN4 = 4,
    CPU_FAN1 = 5,
    CPU_FAN2 = 6,
}

public async Task SetFanSpeedAsync(LenovoIpmiFanType fan, int percentage)
{
    if (percentage > 100)
        percentage = 100;

    if (percentage < 0)
        percentage = 100;

    $"ipmitool raw 0x2e 0x30 00 {(int)fan} {percentage}";
}

Networking

ipmi channel	purpose	mac label	UBoot IF
1	shared	верхняя наклейка `IPMI: XX:XX:XX:XX:XX:XX`	ethaddr
8	dedicated	нижняя наклейка `IPMI: XX:XX:XX:XX:XX:XX`	eth1addr

MAC repair

После прошивки не из web ui нужно восстановить MAC'и. На данный момент получилось это сделать простым способом через ipmitools (вариант с 1 MAC'ом) и более муторным с изменением UBoot env (все MAC'и).

Для более муторного варианта ниже есть уже готовая таблица разделов и 11-boot-env.json в который нужно только вставить указать MAC'и и вшить в файл для прошивки с этой странички.

partitions.json
{
  "partitions": [
    {
      // uboot env
      "fileName": "11-boot-env.bin",
      "beginAddress": "0x00030000",
      "endAddress": "0x00040000",
    }
  ]
}

11-boot-env.json
{
  "size": 65536,
  "paddingSize": 4,
  "hash": 1817084383,
  "hashMatched": true,
  "variables": {
    "bootcmd": "bootfmh",
    "bootdelay": "3",
    "baudrate": "0x9600",
    "loads_echo": "1",
    "ethaddr": "6c:0b:84:d7:09:cd",  // change to shared
    "eth1addr": "6c:0b:84:d7:09:ce", // change to dedicated
    "autoload": "no",
    "bootselector": "1",
    "recentlyprogfw": "1",
    "do_memtest": "0",
    "memtest_pass": "idle",
    "stdin": "serial",
    "stdout": "serial",
    "stderr": "serial",
    "ethact": "ast_eth0"
  }
}

Разметка флеша

partitions table

partitions-table.json
{
  "partitions": [
    {
      // uboot
      "fileName": "10-boot.bin",
      "beginAddress": "0x00000000",
      "endAddress": "0x0002F198"
    },
    {
      // uboot env
      "fileName": "11-boot-env.bin",
      "beginAddress": "0x00030000",
      "endAddress": "0x00040000",
    },
    {
      // mount as '/conf' (jffs2)
      "fileName": "20-conf.bin",
      "beginAddress": "0x00050000",
      "endAddress": "0x000C0000"
    },
    {
      // mount as '/bkupconf' (jffs2)
      "fileName": "30-conf.bin",
      "beginAddress": "0x000D0000",
      "endAddress": "0x00140000"
    },
    {
      // mount as '/' (uimage ramdisk)
      "fileName": "40-root-header.bin",
      "beginAddress": "0x00150000",
      "endAddress": "0x01252040"
    },
    // Откуда инфо что это uimage header + cramfs? Это заметка от меня из будущего который уже посмотрел внутрь через binwalk
    {
      // mount as '/' (uimage header)
      "fileName": "41-root-header.bin",
      "beginAddress": "0x00150000",
      "endAddress": "0x00150040"
    },
    {
      // mount as '/' (uimage content (cramfs))
      "fileName": "42-root-content.bin",
      "beginAddress": "0x00150040",
      "endAddress": "0x01252040"
    },
    {
      // kernel (uimage)
      "fileName": "50-osimage.bin",
      "beginAddress": "0x01260040",
      "endAddress": "0x0143A02C"
    },
    {
      // mount as '/usr/local/www' (cramfs)
      "fileName": "60-www.bin",
      "beginAddress": "0x01450000",
      "endAddress": "0x01670000"
    },
    {
      // build info (string)
      "fileName": "70-ast2400e.bin",
      "beginAddress": "0x01FF0040",
      "endAddress": "0x01FF00B4"
    }
  ]
}
